ZDLP-电动单座调节阀,电子式电动调节阀

ZDLP-电动单座调节阀,电子式电动调节阀
点击放大
供应数量:
367
发布日期:
2020/4/13
有效日期:
2020/10/13
原 产 地:
上海
已获点击:
367
产品报价:

[详细资料]

一、电动单座调节阀产品概述
电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 电动单座调节阀 广泛应用于电力、冶金、石油、化工、医药、锅炉、轻工等行业的自动控制系统中。沃中公司生产的电动单座调节阀是由阀体、阀座、阀芯阀杆、导向套、阀盖及密封填料与电动执行器经配合后组成。电动单座调节阀流体通道成S型,压降损失小,流量大,流量特性精度高,可调范围广。属于智能 电动调节阀系列产品之一,是一种高性能的电动单座调节阀,适用于各种不同压力和温度的流体和对泄漏要求高的场合。

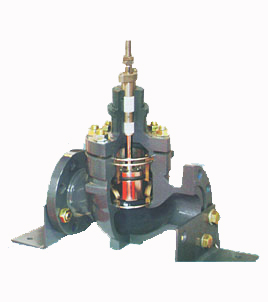

电动单座调节阀
电动单座调节阀
二、电动单座调节阀主要技术参数
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径(dn)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数(KV)
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250
等百分
6.3
10
16
25
40
63
100
160
250
360
570
850
1180
允许压差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.2
0.1
公称压力(MPa)
1.62.54.06.410.0
额定行程(mm)
16
25
40
60
100
阀盖形式
标准型(-17+250、高温型(+250+450、低温型(-40-196、波纹管密封型(-40+350
压盖形式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式
单座柱塞型阀芯
流量特性
直线性、等百分比
配置执行器类别
381L系列电动执行器、PSL系列电动执行器
执行器参数
电源电压:220V/50Hz、输入信号:4-20mA1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdBT4(ExdBT6特殊定制、手操功能:手柄
环境温度:-25+70、环境湿度:≤95%

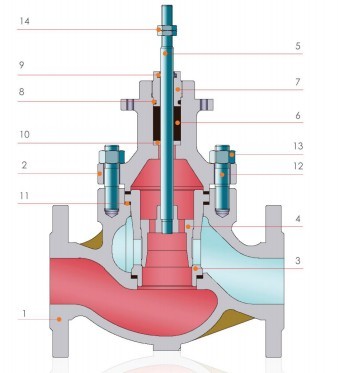

三、电动单座调节阀主要结构图

电动单座调节阀金属硬密封结构)

电动单座调节阀四氟软密封结构
四、电动单座调节阀主要零件材料
1
阀体
WCB
304
316
316L
2
垫片
PTFE\石墨垫片
PTFE\石墨垫片
PTFE\石墨垫片
PTFE\石墨垫片
3
阀座
304
304
316
316L
4
阀芯
304
304
316
316L
5
导向套
304
304
316
316L
6
中垫
PTFE\石墨垫片
PTFE\石墨垫片
PTFE\石墨垫片
PTFE\石墨垫片
7
阀盖
WCB
304
316
316L
8
阀杆
304
304
316
316L
9
金属垫
304
304
316
316L
10
填料
PTFE/石墨
PTFE/石墨
PTFE/石墨
PTFE/石墨
11
螺栓
25
不锈钢
不锈钢
不锈钢
12
填料压盖
WCB
304
316
316L
五、电动单座调节阀主要性能指标
项目
指标值
基本误差%
3810L±2.5PSL±1.0
回差%
381L ±2.0PSL±1.0
死区%
1.0
始终点偏差%
电开
始点±2.5
终点±2.5
始点±2.5
终点±2.5
电关
始点
±2.5
终点
±2.5
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
301
六、电动单座调节阀外形图

电动单座调节阀3810L执行器
电动单座调节阀PSL执行器
七、电动单座调节阀安装连接尺寸
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
L
PN16/25
181
184
200
222
254
276
298
352
410
451
600
640
880
PN40
194
197
200
235
267
292
317
368
425
473
610
760
910
PN64
206
200
210
251
286
311
337
394
440
508
650
810
950
H
PN16/25
52.5
57.5
75
75
85.5
92.5
100
110
142.5
158
170
195
230
PN40
52.5
57.5
75
75
82.5
92.5
100
117.5
150
167.5
187.5
205
245
PN64
65
40
85
85
90
102.5
107.5
125
172.5
195
207.5
230
260
H1
132
132
158
170
179
214
221
234
270
294
331
390
450
H2
3810L
373
373
495
495
495
700
700
700
725
725
725
725
725
PSL
465
465
465
465
465
560
560
560
560
560
788
788
788
D
3810L
225
225
225
225
225
257
257
257
310
310
310
310
310
PSL
177
177
177
177
177
182
182
182
182
182
218
218
218
沃中公司专业生产电动单座调节阀系列产品,咨询电动单座调节阀产品详细信息.我们将竭诚为您提供优质的服务!
